Innovation: Propulsion Llinéaire!

SATRONIK_WS

Découpe de précision avec des surfaces parfaitement lisses

SATO livre depuis 20 ans dans le monde entier des solutions de systèmes innovantes de la plus haute qualité pour les machines de découpe. Nous concevons nos solutions de concert avec nos clients affin d’offrir des procédés adaptés, rapides, économiques et très concurrentiels.

La SATRONIK_WS est un concept de machines au jet d’eau qui réussit à mener de front haute précision et vitesse. La SATRONIK_WS excelle – grâce à une propulsion linéaire sans usure – par un mouvement sans à coups de fonctionnement à partir d’une vitesse d’avance de 2mm/min. Parallèlement le positionnement à vitesse rapide peut atteindre 60m / min. Il en résulte des surfaces de découpe de très grande qualité.

La SATRONIK_WS est disponible dans des largeurs de voie à partir de 1,5 m. Les longueurs de découpe jusqu’à 8 m sont standards. Il est bien évidemment possible de réaliser des dimensions adaptées aux clients.

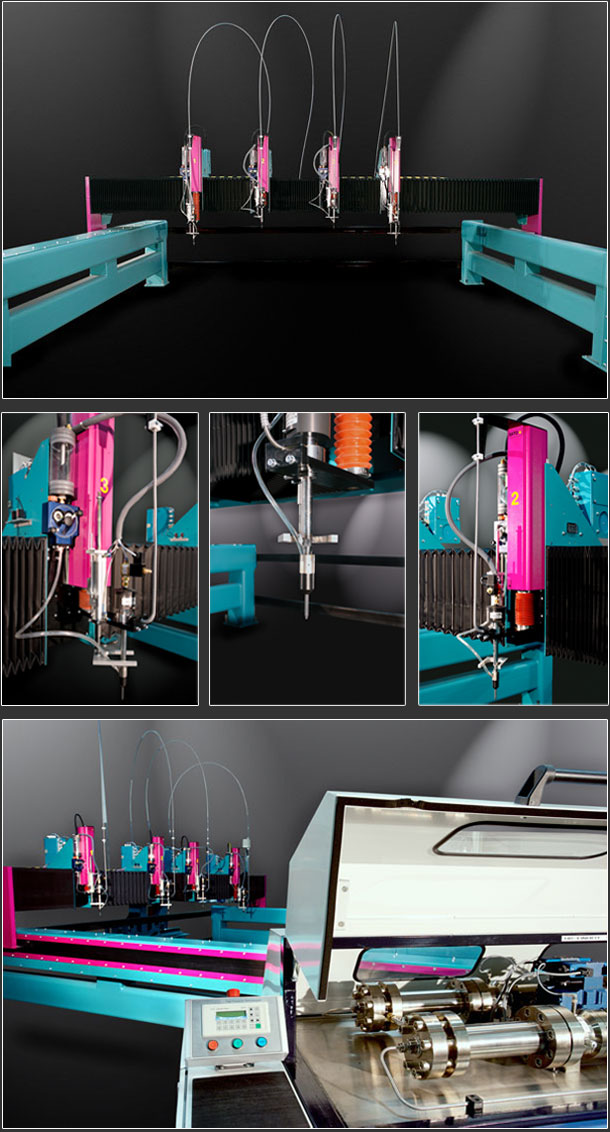

Les équipements disponibles pour une SATRONIK_WS

En haut : 4 têtes de découpe jet d'eau avec propultion linéaire et commande CNC 3010

Milieu à gauche : Soufflet avec hauteur réglable et têtes de découpe,

Milieu : Tête de découpe avec enregistrement mécanique de la première mesure

Milieu à droite : Tête de découpe jet d'eau avec système de dosage d'abrasif,

En bas : SATRONIK_WS avec système de pompe à haute pression

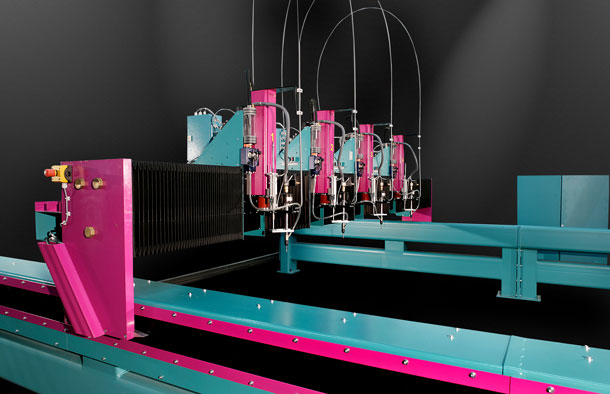

Vitesse, stabilité et précision

associées à une propulsion innovante

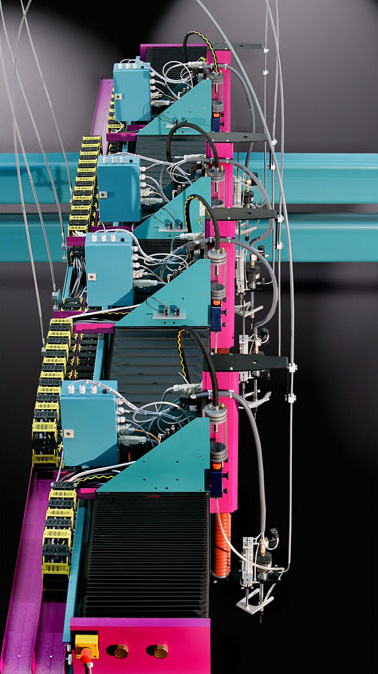

L’excellente précision de la SATRONIK_WS est le fait d’une part du pont portique résistant à la torsion et d’autre part de l’innovation dans le domaine des systèmes de découpe - propulsion linéaire.

La propulsion linéaire de la SATRONIK_WS demande un entretien minimal et est sans usure.

La WS coulisse dans la glissière de guidage sans faille, rapidement et très précisément.

Le guidage transversal est également doté de propulsions linéaires.

Chaque chariot de découpe dispose de son propre moteur linéaire.

Cela permet une flexibilité de positionnement pour chaque chariot de découpe.

Grâce à ce type de construction et à ce moteur, on parvient à des qualités de découpe extrêmement précises pour tous les matériaux avec découpe au jet d’eau.

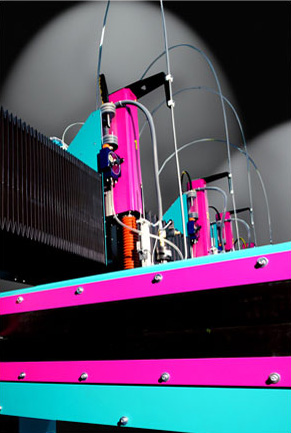

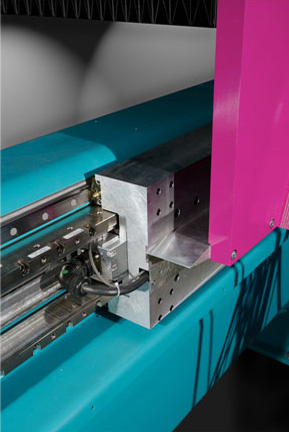

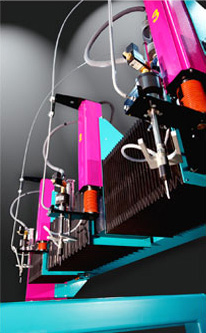

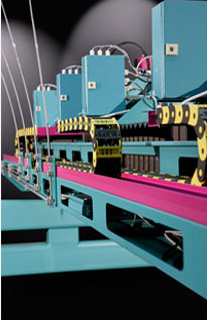

1. Vue latérale de la SATRONIK_WS	2. Unité de propultion linéaire	3. Têtes de découpe jet d'eau avec soufflet	4. Chemin de cablage et tube de protection à haute pression

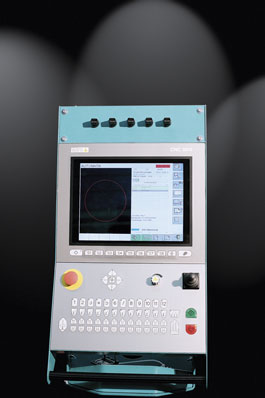

Commandes SATRONIK_CNC

conviviales pour l’utilisateur, fiables et pratiques

Les commandes CNC de SATRONIK complètent la gamme de prestations de la série SATRONIK de manière optimale et disposent d’une grande flexibilité et de la technologie de commandes la plus moderne pour un confort d’utilisation maximum.

Commande SATRONIK CNC 3010, en savoir plus

SATRONIK_WS - CaractéristiquesTechniques

• Pont en aluminium résistant à la torsion avec soufflet de protection rotatif
• Chemin de roulement construit à partir d’un cadre en acier robuste
• Entraînement longitudinal bilatéral linéaire
• Guidage transversal linéaire
• Fonctionnement très silencieux à partir d’une vitesse d’avance de 2 mm
• Très haute vitesse de positionnement
• Côté d’utilisation au choix : à gauche ou à droite
• Peut contenir jusqu’à 4 têtes de découpe au jet d’eau
• Pour des largeurs de travail à partir de 1.500 mm
• Découpe au jet d’eau chargée d’abrasif ou à l’eau pure
• etc...

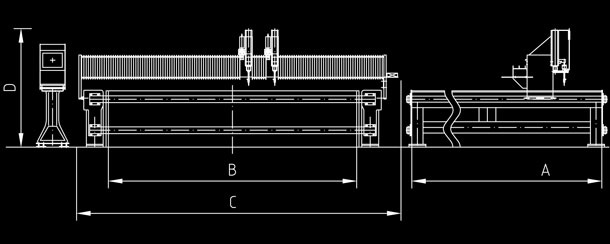

Largeur de la voie (A) à partir de 2.500 mm Largeur de travail (B) à partir de 2.000 mm Hauteur totale (D) environ 4 m avec des jets d’eau sous très haute pression Longueur de découpe à partir de 2.000 mm Longueur du chemin de roulement à partir de 3.000 mm Avance 60.000 mm / min Hauteur de la table de découpe environ 1.000 mm Nombre de têtes de découpe max 4 Les dimensions se réfèrent à des machines standards. Font partie du système complet de découpe: • Logiciel • Tables d’aspiration • Dispositifs de filtrage

SATO vous fourni tous les produits, c'est la simplicité d’une source unique.

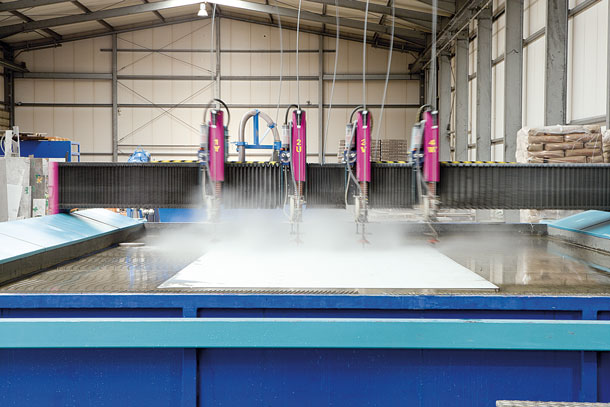

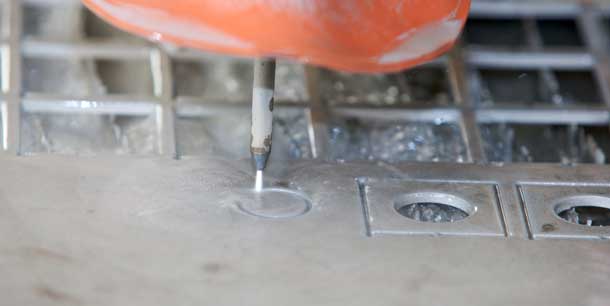

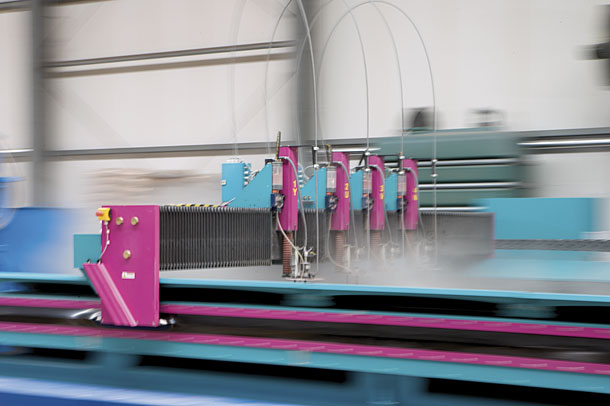

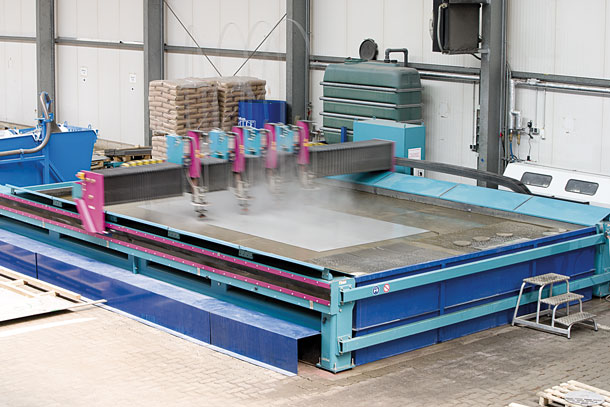

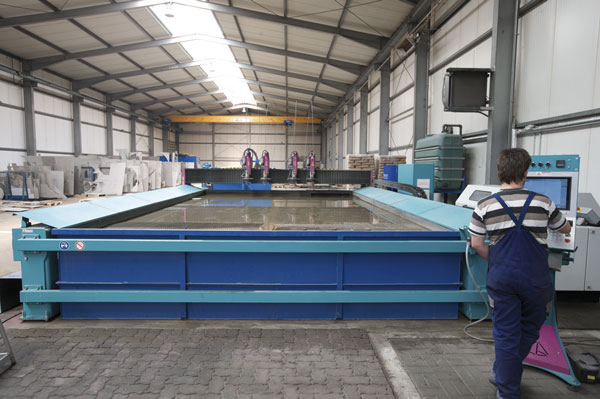

SATRONIK_WS en action :
