Presses pneumatiques de précision AGME |
 |
 |
 |
|
Les presses pneumatiques de précision AGME sont disponibles en diverses versions et puissances pour de nombreuses applications :
Assembler, déformer, emboutir, poinçonner, marquer, riveter, etc.
Ces presses ont été conçues pour être installées en mode autonome dans des postes ou des lignes de travail, avec un niveau d’efficacité et d’automatisation rationnels, à un prix modéré.
 |
 |
 |
|
Presses pneumatiques
de précision
AGME 150 ST
|
Presses pneumatiques
de précision
AGME 600 DE |
Presses pneumatiques
de précision
AGME CCG 2000
|
Caractéristiques techniques
|
150 ST
|
600 DE
|
CCG 2000
|
|
Force
|
1,5 kn
|
6 kn
|
20 kn
|
|
Course maximale réglable
|
45 mm
|
100 mm
|
25/50/75/100 mm
|
| Pression de travail |
6 kg/cm² |
6 kg/cm² |
6 kg/cm² |
|
Dimension du socle
|
120 x 150 mm
|
240 x 250 mm
|
260 x 340 mm
|
|
Hauteurs utiles
|
0 - 145 mm
|
35 - 255 mm
|
250 mm
|
|
Profondeur col de cygne
|
94 mm
|
132 mm
|
160 mm
|
|
Diamètre porte-outil
|
Ø 12x30 mm
|
Ø 16x30 mm
|
Ø 16x40 mm
|
|
Poids
|
12 kg
|
65 kg
|
210 kg
|

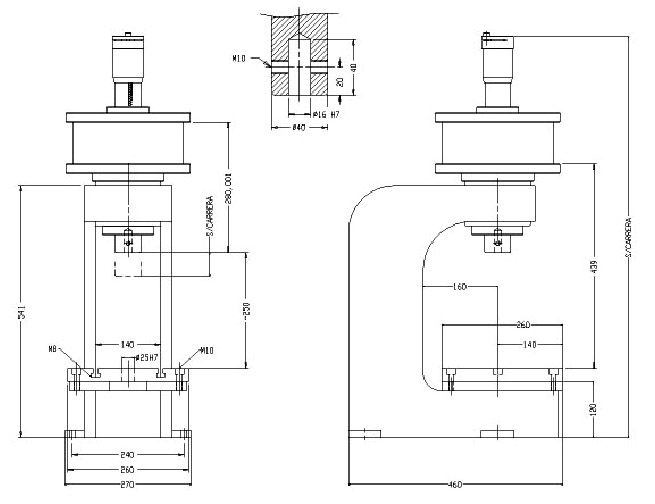

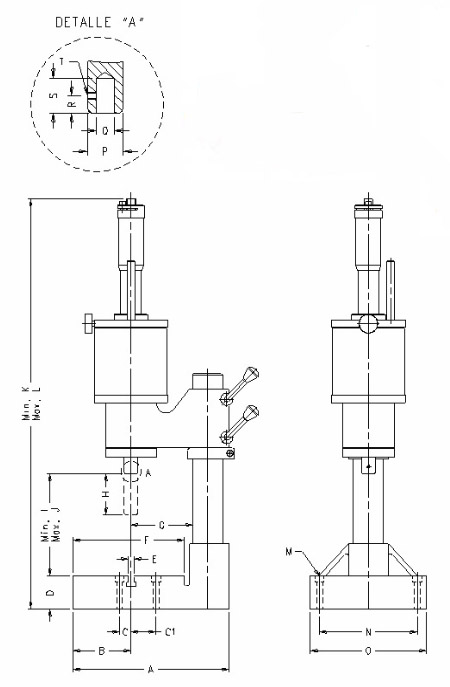

Plans
 |
|
150 ST |
600 DE |
| A |
199 |
335 |
| B |
64 |
125 |
| C |
- |
25 |
| C1 |
46 |
- |
| D |
35 |
70 |
| E |
M6 |
M10 |
| F |
120 |
240 |
| G |
94 |
132 |
| H |
45 |
110 |
| I |
0 |
40 |
| J |
145 |
250 |
| K |
325 |
690 |
| L |
470 |
900 |
| M |
M8 |
M12 |
| N |
122 |
210 |
| O |
150 |
250 |
| P |
Ø22 |
Ø30 |
| Q |
Ø12 |
Ø16 |
| R |
16 |
15 |
| S |
32 |
30 |
| T |
M5 |
M6 |
|
|
