Laser de grand format pour découpe à haute dynamique

SATO livre depuis 20 ans dans le monde entier des solutions de systèmes innovantes de la plus haute qualité pour les machines de découpe. Nous concevons nos développements de concert avec nos clients dans le but de pouvoir leur offrir des
procédés adaptés, rapides, bon marché et ainsi concurrentiels.

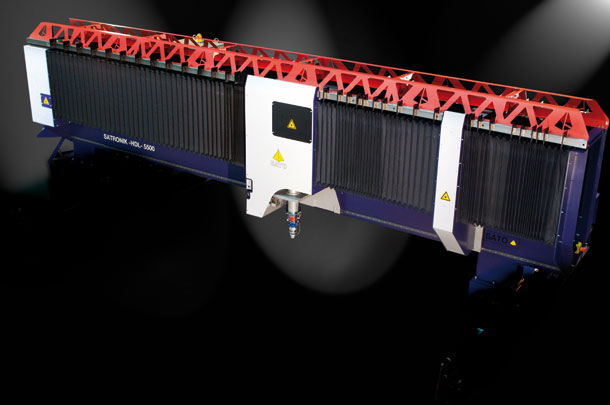

SATRONIK _HDL est un concept de machine par commande CNC qui allie haute rentabilité, grande flexibilité et une découpe de haute qualité et de précision.
Le travail de la tôle de grand format, comme par exemple 3 x 30 m ou plus – cela fait partie des capacités de la HDL. Le dispositif de découpe laser s’utilise de façon universelle pour les types de matériaux les plus divers. Les épaisseurs découpe dépendent des puissances du laser comprises entre 4.5 et 6 kW disponibles.
SATRONIK _HDL est disponible dans des largeurs découpe à partir de 2,5 m.
Les longueurs de découpe sont « presque » illimitées

Stabilité, précision, flexibilité et productivité

Le double pont portique de la SATRONIK _HDL, résistant à la torsion et au poids optimisé, a été spécialement conçu pour une découpe laser de haute précision. Les excellentes qualités de roulement sont le fruit de deux chariots de roulement résistants à la torsion. L’entraînement longitudinal à engagement positif, bilatéral, est réalisé grâce à de puissants moteurs synchrones à courant triphasé. Un guidage linéaire/ transversal sur le pont de la machine assure le fonctionnement précis du chariot dans lequel se trouve la tête de découpe.

Des pignons/crémaillères à denture oblique hautement précis déterminent l’entraînement impeccable dans les deux axes. Le rayon laser est guidé en direction de l’axe Y via des miroirs amovibles. Le résonateur laser se déplace simultanément en direction de l’axe X. Une compensation des longueurs du rayon permet d’obtenir une excellente qualité découpe et surtout une qualité constante sur toute la surface de travail. Le rayon du tube laser et les miroirs de déviation sont protégés de l’environnement via une caisse à souflets en éventail ce qui produit une stabilité thermique dans le chemin du rayon et permet ainsi l’amélioration de la qualité du rayon sur toute sa longueur. Des têtes de découpe laser sont disponibles pour les coupes verticales et les coupes en chanfrein allant jusqu’à 45° (pour préparation du chanfreinage).

La surveillance de la procédure via une caméra située sur la tête de découpe et via le moniteur du pupitre de commande central facilite la découpe fiable des grosses tôles.

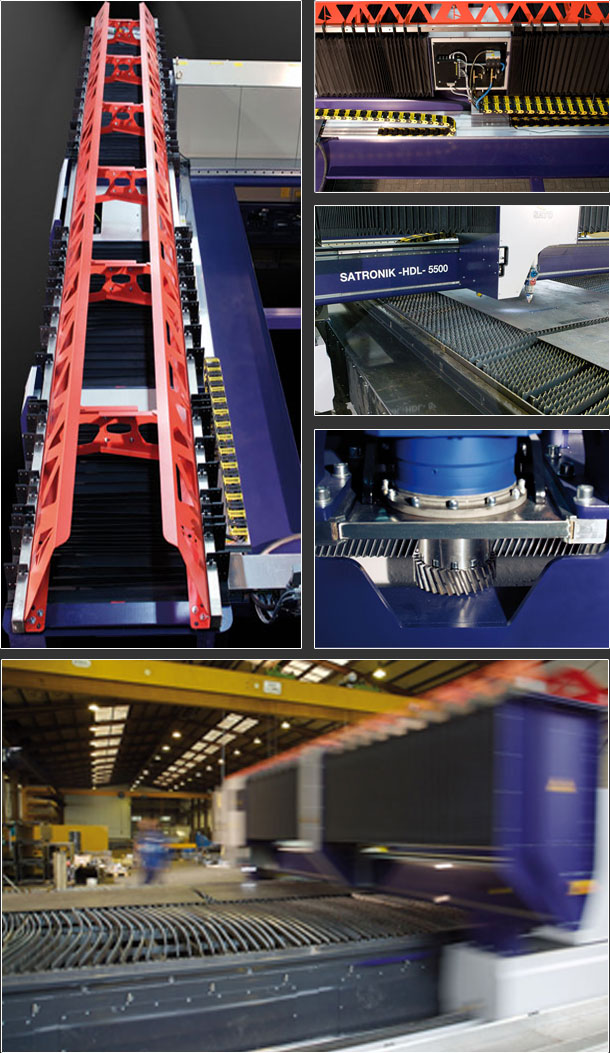

A gauche : Vue du pont portique avec guidage àsouflet

En haut à droite : Chemin de cablage

A droite : Table de cuisson pour grosses tôles et

Entraînement de précision à denture oblique

En bas : SATRONIK_HDL en fonctionnement

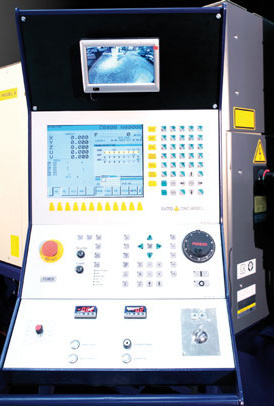

Consoles de commandes numériques SATRONIK_CNC 4000 L

conviviales pour l’utilisateur, fiables et pratiques

Les commandes CNC SATRONIK complètent la gamme de prestations de la série SATRONIK de manière optimale et disposent d’une grande flexibilité et de la technologie de commandes la plus moderne pour un confort d’utilisation maximum.

Commande SATRONIK CNC 4000 L, en savoir plus

SATRONIK_HDL - CaractéristiquesTechniques

• Double pont portique avec entraînement longitudinal bilatéral par crémaillère/pignons (à denture oblique – synchonisation et contrôle par commande CNC)
• 5 servomoteurs sans balais AC 400V avec capteurs incrémentaux fonctionnant en mode pulsé absolu
• Commande numérique de moteur
• Stabilisation thermique de la trajectoire du rayon grâce à l’utilisation d’une caisse fermée contenant des souflets
• Pupitre de commande fixe à manoeuvrer au choix à gauche ou à droite
• Positionnement de précision via une petite roue à main et une caméra
• Détecteur de positionnement de la tôle
• Compensation des longueurs du chemin de rayonnement dans l’axe Y
• Commande 5 axes pour tête de découpe en chanfrein ( 45 ° )
• Puissances laser comprises entre 4, 5 et 6 kW
• etc...

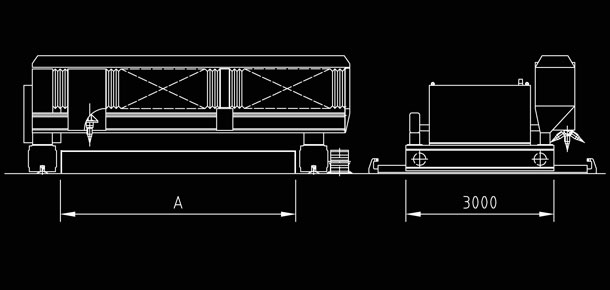

Largeur de travail (A) à partir de 2.500 mm Commande CNC 4000 L Avance 24.000 mm/min Font partie du système complet de découpe au laser: • Logiciel pour la technique laser • Tables d’aspiration • Dispositifs de filtrage

SATO vous fourni tous les produits, c'est la simplicité d’une source unique.

Différentes machines de coupe laser SATRONIK_HDL :

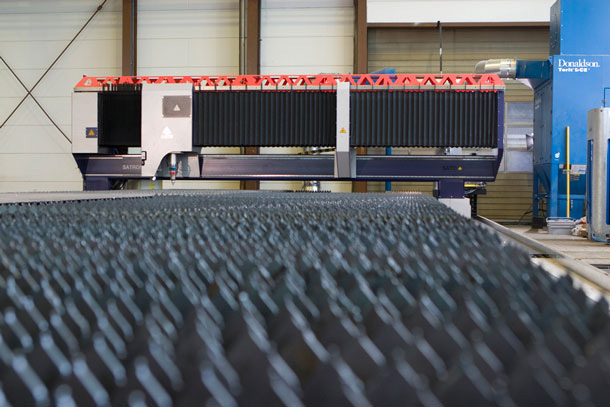

Machine de coupe laser pour tôles très grands formats

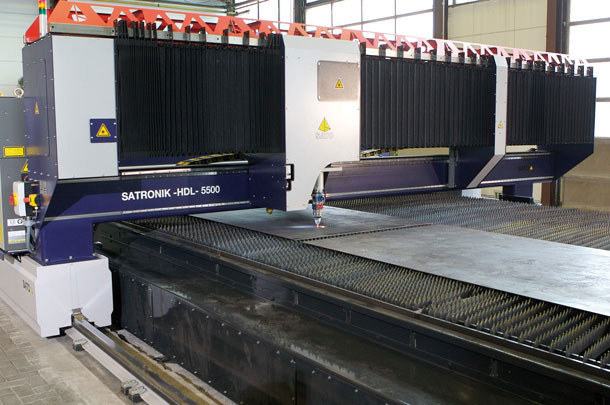

Découpe laser avec table extra large

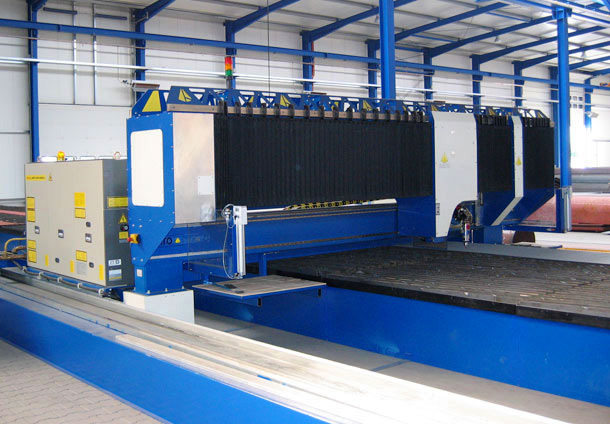

Machine de coupe laser avec tête orientable en X et Y pour chanfreinage
