Quel est le complément parfait à toute cintreuse de tubes et tuyaux Baileigh à commande numérique ?
Une table d'indexation rotative IDX, bien sûr.

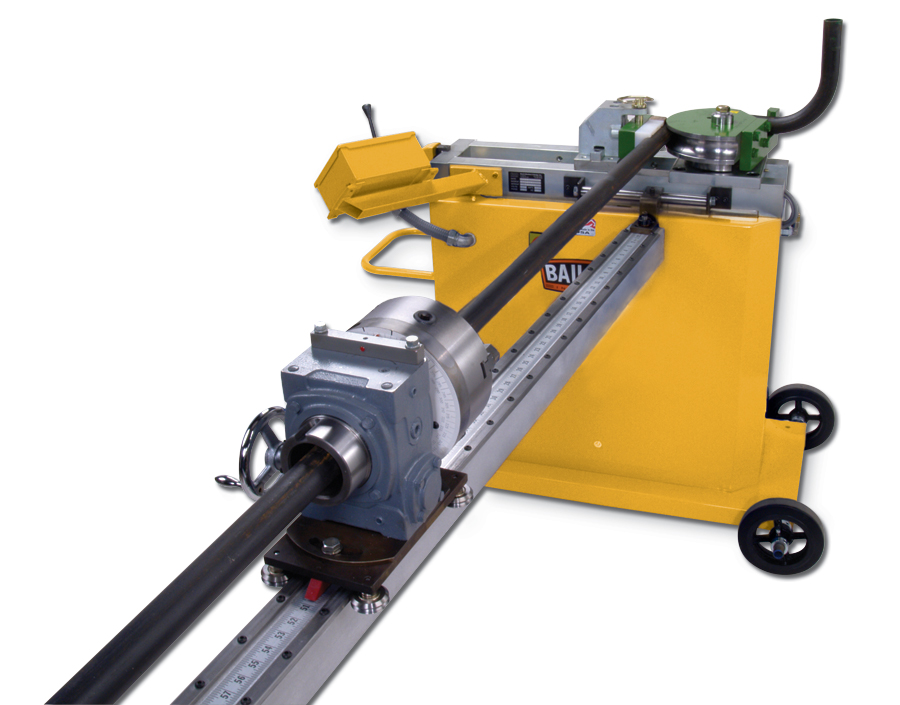

Une cintreuse de tubes industrielle RDB-250 ou RDB-350 équipée d'une table de positionnement rotative permet des cintrages précis dans différents plans, ainsi que des mesures cohérentes entre les cintrages. L'IDX-10 est une table de 3 mètres, mais elle est également disponibles en longueur de 6 mètre en version IDX-20. Et comme tous les travaux ne nécessitent pas la table d'indexation rotative, elle peut être facilement fixée ou retirée de la cintreuse.

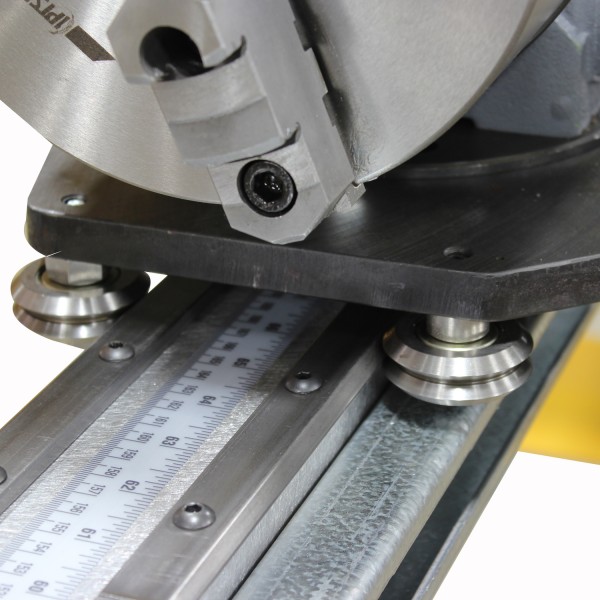

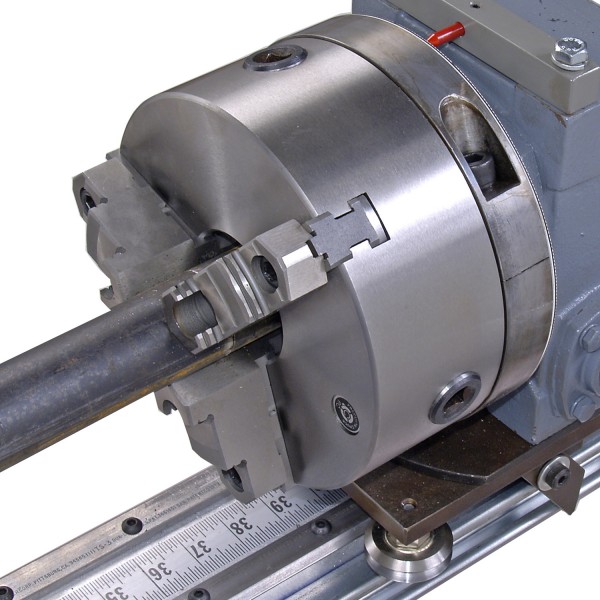

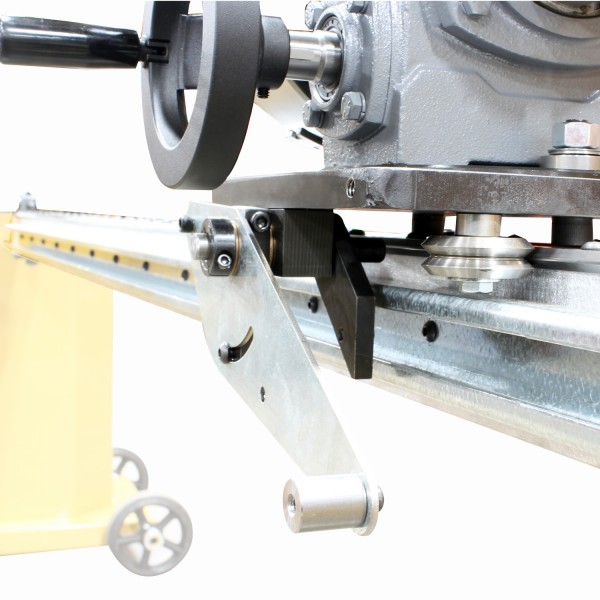

La table est livrée avec un mandrin à trois mors de 200mm avec un alésage de 63,5 mm qui permet des morceaux de tube plus longs que la longueur de la table. Le mandrin peut gérer des tube jusqu'à 114,3mm de diamètre extérieur. Le diamètre extérieur minimum est de 7mm. La table dispose d'un réglet afin que l'opérateur puisse définir des distances précises entre les cintrages. Des butées mécaniques peuvent être positionnées pour le début de chaque cintre. L'utilisation des butées mécaniques est très bénéfique pour la répétabilité sur de plus grandes séries de production. Une autre caractéristique intéressante de la table de positionnement rotative pour les RDB-250 et RDB-350 est que le chariot de positionnement roule sur un rail de guidage en V de précision et chevauche le rail à l'aide de roulements à billes en V. Ces roulements sont placés sur des arbres excentriques, ce qui permet un réglage de tolérance permettant les résultats les plus précis.
Une cintreuse de tubes industrielle RDB-250 ou RDB-350 équipée d'une table de positionnement rotative permet des cintrages précis dans différents plans, ainsi que des mesures cohérentes entre les cintrages. L'IDX-10 est une table de 3 mètres, mais elle est également disponibles en longueur de 6 mètre en version IDX-20. Et comme tous les travaux ne nécessitent pas la table d'indexation rotative, elle peut être facilement fixée ou retirée de la cintreuse.
La table est livrée avec un mandrin à trois mors de 200mm avec un alésage de 63,5 mm qui permet des morceaux de tube plus longs que la longueur de la table. Le mandrin peut gérer des tube jusqu'à 114,3mm de diamètre extérieur. Le diamètre extérieur minimum est de 7mm. La table dispose d'un réglet afin que l'opérateur puisse définir des distances précises entre les cintrages. Des butées mécaniques peuvent être positionnées pour le début de chaque cintre. L'utilisation des butées mécaniques est très bénéfique pour la répétabilité sur de plus grandes séries de production. Une autre caractéristique intéressante de la table de positionnement rotative pour les RDB-250 et RDB-350 est que le chariot de positionnement roule sur un rail de guidage en V de précision et chevauche le rail à l'aide de roulements à billes en V. Ces roulements sont placés sur des arbres excentriques, ce qui permet un réglage de tolérance permettant les résultats les plus précis.
Une cintreuse de tubes électriques programmables BAILEIGH Industrial équipée d'une table d'indexage vous permet un positionnement facile, précis et efficace de vos tubes sur différents plans entre chaque cintrage et permet d'assurer des mesures précises entre chaque cintrage. Ainsi vous pouvez assurer une production en série de pièces complexe avec une parfaite régularité avec une machine performante et à rapport qualité prix imbattable.
Ces articles ne sont pas nécessaires pour faire fonctionner votre machine, mais ils vont vous économiser des milliers d'Euros pendant toute la durée de la machine pour les coûts de mise en route, perte de matériel avec les chutes, et surtout votre vitesse de production.
Ainsi, l'investissement dans cet accessoire de cintreuses de tubes et tuyaux est fortement recommandé en fonction de votre application et le modèle que vous avez ou allez bientôt acquérir.
Ainsi, l'investissement dans cet accessoire de cintreuses de tubes et tuyaux est fortement recommandé en fonction de votre application et le modèle que vous avez ou allez bientôt acquérir.
Spécifications techniques :
| Modèle | IDX-10 | IDX-20 |
| Longueur |
1.5" | 48 x 4 mm |
| Longueur de table |
3 m | 6 m |
| Diamètre de mandrin |
200 mm | 200 mm |
| Alésage de mandrin |
63,5 mm | 63,5 mm |
| Capacité en prise extérieur |
114,3 mm | 114,3 mm |
| Poids machine |
115 kg | 140 kg |
Photos :
