Cintreuses hydrauliques UZC 220 CNC 1 UZMA
à commande numérique CNC 3 axes
Facilité d'utilisation & productivité maximale
à commande numérique CNC 3 axes
Facilité d'utilisation & productivité maximale
Avec des modèles allant de 16 mm à 230 mm de capacité, les cintreuses UZMA CNC à 3 ou 5 axes apportent des solutions optimales de pliage de tubes pour l’automobile, le camionnage, les bus, la santé, les chaudières, la construction navale et d’autres industries. UZMA Les cintreuses de ligne UZC peuvent offrir des solutions aux performances les plus élevées, apportant précision, flexibilité et production élevée.
Dans les cintreuses de la série CNC3 avec mouvement de pliage à moteur servo, vous pouvez atteindre les solutions les plus performantes pour le pliage, apportant précision, flexibilité et production élevée. Le mouvement de flexion entraîné par servomoteur est également disponible en option dans la série CNC1.
The CNC3 series tube benders with multi tool system allows the pipe bending of fixed radiuses with bending tools and multiple large roll bending radiuses with rolling tool in a single part.
Caractéristiques techniques :
Système de commande & Interface

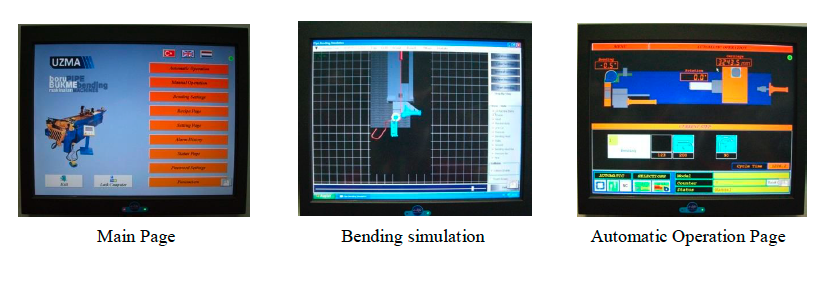

- Écran couleur tactile 2D de 22 pouces avec unité de commande CNC
- PC sous environnement Windows
- Autodiagnostic et affichage des messages d'erreur à l'écran
- Simulation 3D
- Gestion sur 3 axes
- Sélection des modes de fonctionnement (manuel, semi-automatique ou automatique) directement depuis l'écran CNC
- Affichage à l'écran du volume de production quotidien et total
- Calcul automatique de la longueur du tube ou du profilé
- Grande capacité de programmation
Système hydraulique & Cintrage
- Chariot d'avance et de rotation du tube entièrement automatique piloté par CNC avec servomoteurs
- Mouvement de cintrage hydraulique
- Angle de cintrage maximal de 190° avec mesure par codeur
- Serrage hydraulique droit
- Mandrin hydraulique avec système d'extraction / retrait hydraulique
- Possibilité de cintrage avec ou sans mandrin
- Support hydraulique pour contre-moule (réglette de pression)
- Déplacement hydraulique du contre-moule / chariot (assistance au cintrage)
- Longueur utile du mandrin : 6 000 mm
Lubrification & Refroidissement
- Lubrification automatique du mandrin
- Lubrification automatique du système
- Refroidisseur d'huile hydraulique à activation automatique avec double ventilateur
Sécurité & Équipements
-
Pédale de commande
-
Voyant lumineux d'avertissement de sécurité
-
Plaques de protection à l'avant et à l'arrière de la tête de cintrage
-
Verrouillage de sécurité de l'armoire électrique et verrouillage du panneau par clé
-
Matériel conforme aux normes CE

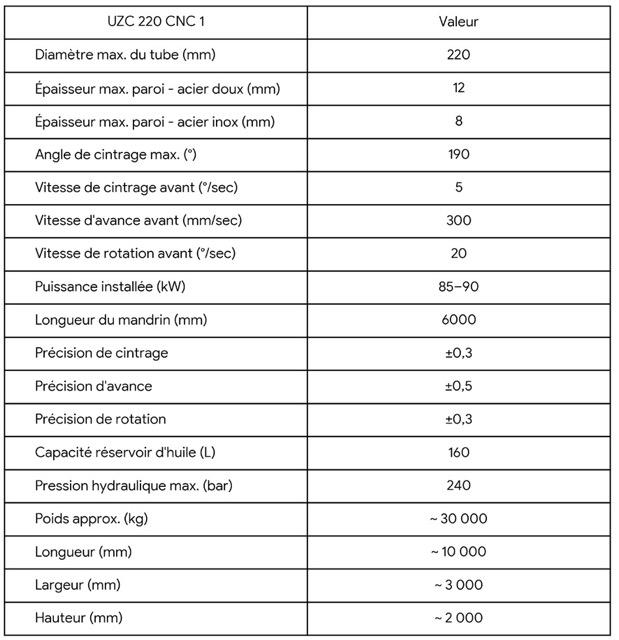

Détails Techniques :
