Aujourd’hui, les cisailles ALDIMA se positionnent parmi les moins chères du marché, tout en offrant une robustesse à toute épreuve. Leur conception repose sur une structure renforcée et des composants fiables, garantissant une excellente longévité, même en utilisation intensive.
• Châssis robuste en acier mécano-soudé, équipé d’un système d’entraînement hydraulique et d’un retour par vérin à azote, garantissant des performances fiables, une utilisation aisée et un design moderne et élégant.
• Équipée d’indicateurs de réglage de l’écartement des lames, permettant un positionnement fluide, rapide et continu.
• Éclairage de la ligne de coupe et course réglable de la poutre supérieure pour une meilleure ergonomie et une précision accrue.
• Dotée d’un carter de protection des doigts, assurant la sécurité de l’opérateur.
ÉQUIPEMENTS STANDARD
• Vanne hydraulique : Rexroth
• Composants électriques : Schneider
• Pompe à huile : Sunny
• Moteur principal : Siemens
• Vis à billes : Zeen / PMI
• Guidages linéaires : Zeen / Schneeberger
• Support avant : type standard
• Support arrière : plaque de support
• Dispositif d’alignement de la ligne de coupe : éclairage
• Butée avant : type tôle
• Protection arrière : ruban de signalisation
• Dispositif de lubrification : lubrification manuelle /automatique
• Pédale de commande : type arrêt d’urgence
• Composants électriques : Schneider
• Pompe à huile : Sunny
• Moteur principal : Siemens
• Vis à billes : Zeen / PMI
• Guidages linéaires : Zeen / Schneeberger
• Support avant : type standard
• Support arrière : plaque de support
• Dispositif d’alignement de la ligne de coupe : éclairage
• Butée avant : type tôle
• Protection arrière : ruban de signalisation
• Dispositif de lubrification : lubrification manuelle /automatique
• Pédale de commande : type arrêt d’urgence

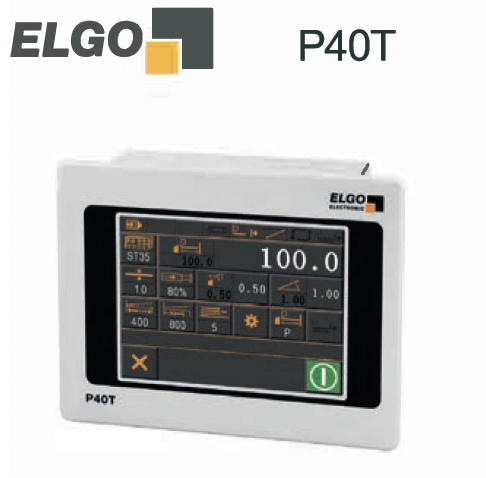

• Commande CNC : Elgo P40 T
Spécifications techniques :
| Modèle | Épaisseur de coupe | Largeur | Réservoir d'huile | Temps de course | Butée arrière | Angle de coupe | Moteur |
| SW | mm | mm | L | temps/min | mm | ° | Kw |
| 4x2500 | 4 | 2500 | 140 | 33 | 20-650 | 1,5 | 7,5 |
| 4x3200 | 4 | 3200 | 190 | 26 | 20-650 | 1,5 | 7,5 |
| 4x4000 | 4 | 4000 | 190 | 23 | 20-800 | 1,5 | 7,5 |
| 4x5000 | 4 | 5000 | 320 | 16 | 20-800 | 1,5 | 7,5 |
| 4x6000 | 4 | 6000 | 440 | 12 | 20-800 | 1,5 | 15 |
| 6x2500 | 6 | 2500 | 190 | 17 | 20-650 | 2 | 7,5 |
| 6x3200 | 6 | 3200 | 190 | 17 | 20-650 | 1,5 | 7,5 |
| 6x4000 | 6 | 4000 | 190 | 15 | 20-800 | 1,5 | 7,5 |
| 6x5000 | 6 | 5000 | 320 | 11 | 20-800 | 1,5 | 15 |
| 6x6000 | 6 | 6000 | 440 | 8 | 20-800 | 1,5 | 15 |
| 8x2500 | 8 | 2500 | 190 | 13 | 20-650 | 2 | 11 |
| 8x3200 | 8 | 3200 | 190 | 13 | 20-650 | 1,5 | 11 |
| 8x4000 | 8 | 4000 | 190 | 12 | 20-800 | 1,5 | 15 |
| 8x5000 | 8 | 5000 | 320 | 10 | 20-800 | 1,5 | 18,5 |
| 8x6000 | 8 | 6000 | 440 | 9 | 20-800 | 1,5 | 18,5 |
| 10x2500 | 10 | 2500 | 190 | 13 | 20-800 | 2 | 15 |
| 10x3200 | 10 | 3200 | 190 | 13 | 20-800 | 1,5 | 15 |
| 10x4000 | 10 | 4000 | 400 | 9 | 20-800 | 1,5 | 22 |
| 10x6000 | 10 | 6000 | 440 | 6 | 20-800 | 1,5 | 22 |
| 12x2500 | 12 | 2500 | 400 | 12 | 20-800 | 2 | 22 |
| 12x3200 | 12 | 3200 | 400 | 10 | 20-800 | 2 | 22 |
| 12x4000 | 12 | 4000 | 400 | 8 | 20-800 | 1,75 | 22 |
| 12x5000 | 12 | 5000 | 440 | 6 | 20-800 | 2 | 22 |
| 12x6000 | 12 | 6000 | 440 | 5 | 20-800 | 2 | 22 |
| 16x2500 | 16 | 2500 | 400 | 13 | 20-800 | 2,5 | 22 |
| 16x3200 | 16 | 3200 | 400 | 10 | 20-800 | 2 | 22 |
| 16x4000 | 16 | 4000 | 600 | 9 | 20-800 | 1,75 | 22 |
| 20x2500 | 20 | 2500 | 500 | 8 | 20-800 | 2,5 | 30 |
| 25x2500 | 25 | 2500 | 550 | 7 | 20-800 | 3 | 37 |
• Écran 5,7"
• Prise en main facile, utilisation intuitive et fonctions pratiques
• Mémoire de programme jusqu’à 1000 pas
• Support multilingue
• Prise en main facile, utilisation intuitive et fonctions pratiques
• Mémoire de programme jusqu’à 1000 pas
• Support multilingue
• Écran 7"
• Guidage permanent de l’opérateur, aussi simple qu’une commande de type “go-to”
• 200 programmes (24 pas par programme)
• Support multilingue
• Guidage permanent de l’opérateur, aussi simple qu’une commande de type “go-to”
• 200 programmes (24 pas par programme)
• Support multilingue

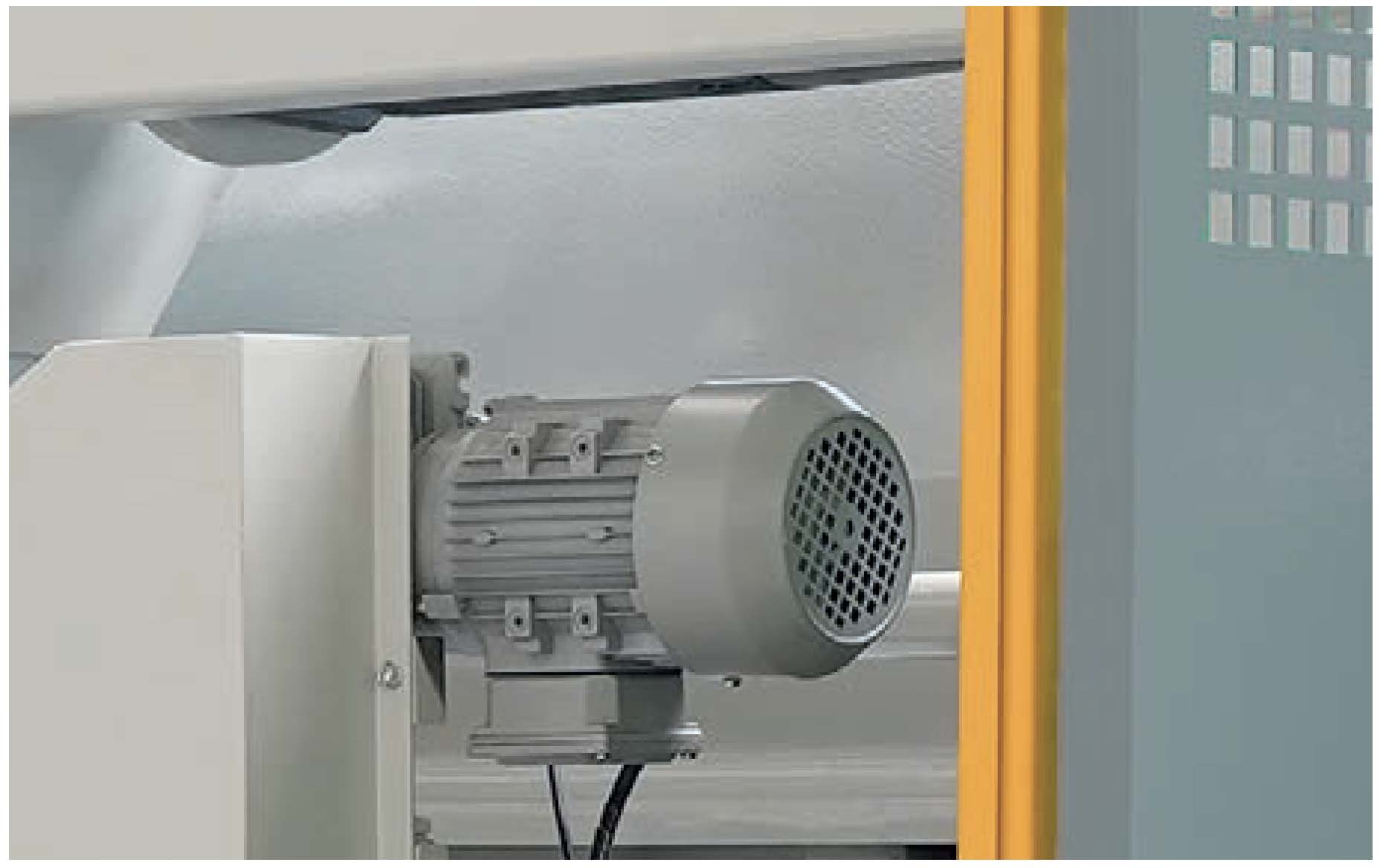

Moteur principal Siemens
Nous utilisons un moteur Siemens afin de garantir une longue durée de vie, des performances stables et une qualité reconnue pour l’ensemble des opérations de la machine.

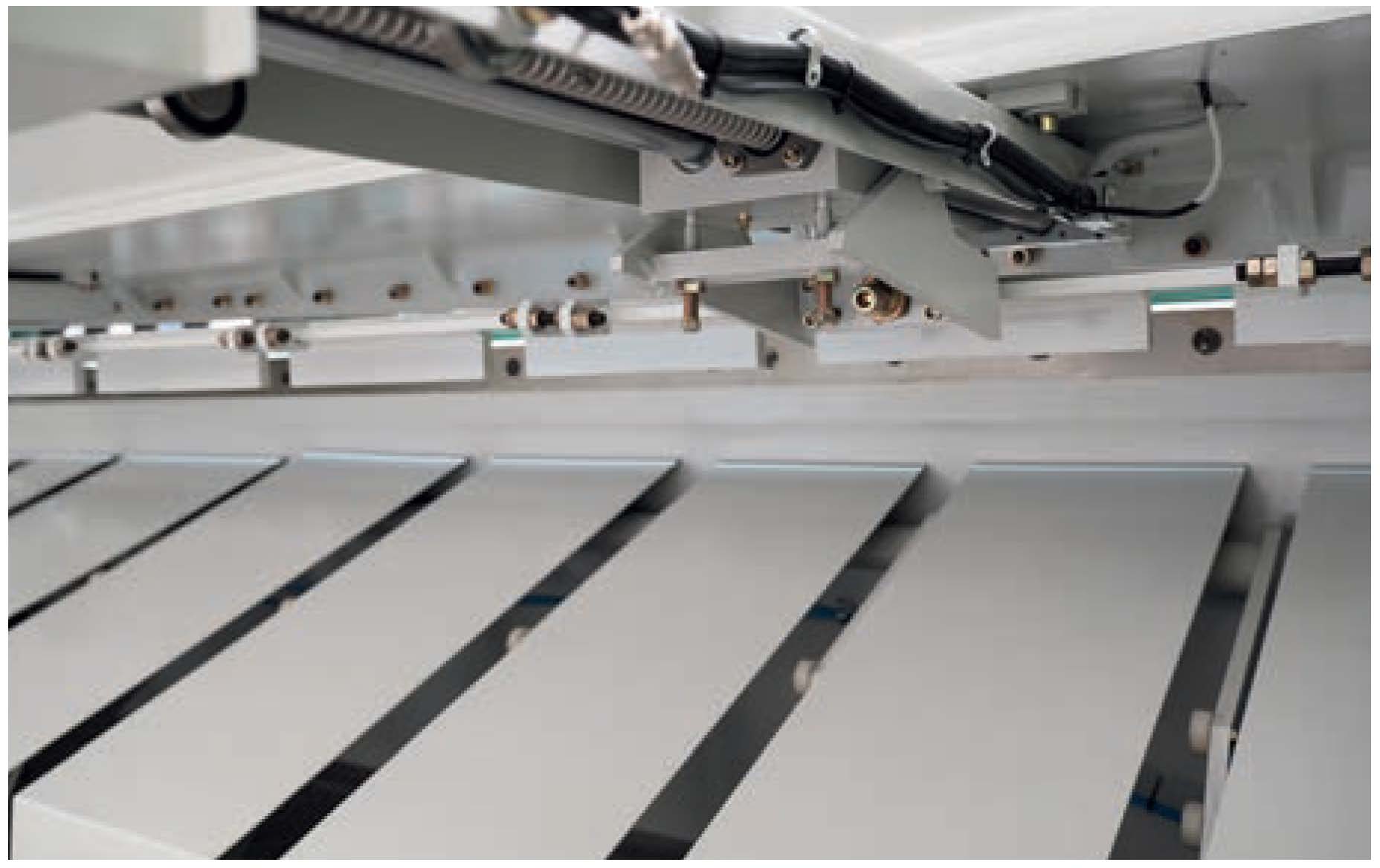

Vis à bille
Une vis à billes HIWIN est utilisée afin d’assurer le déplacement de haute précision de la butée arrière, garantissant une précision constante et un fonctionnement fluide à chaque cycle.

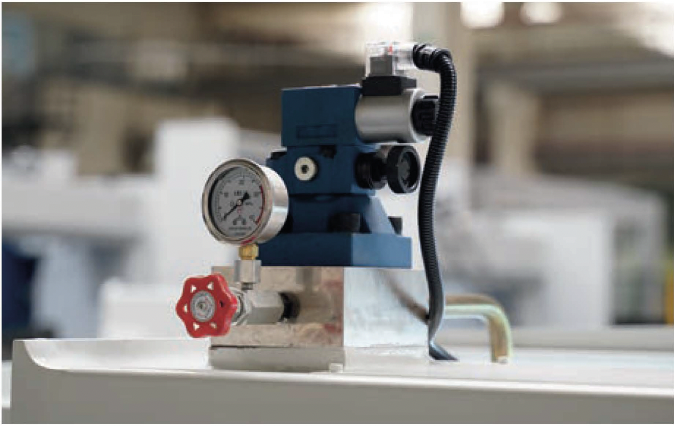

Vanne hydraulique
Le système utilise une vanne électro-hydraulique proportionnelle de pression pour le contrôle de la pression, permettant de programmer et de réguler avec précision la pression sur l’ensemble du cycle de travail. Cela garantit des performances stables, fiables et constantes de la machine dans toutes les opérations.

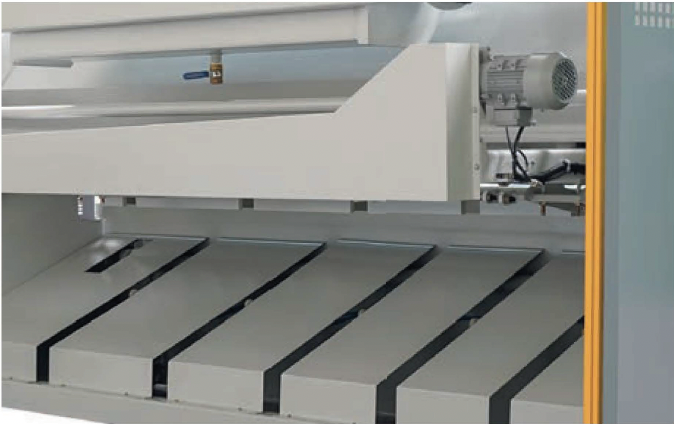

Barrière lumineuse arrière (standard)
Rideau lumineux arrière (optionnel)
Conçus pour la protection de la zone arrière, ils garantissent la sécurité de l’opérateur et empêchent tout accès non autorisé pendant le fonctionnement de la machine.

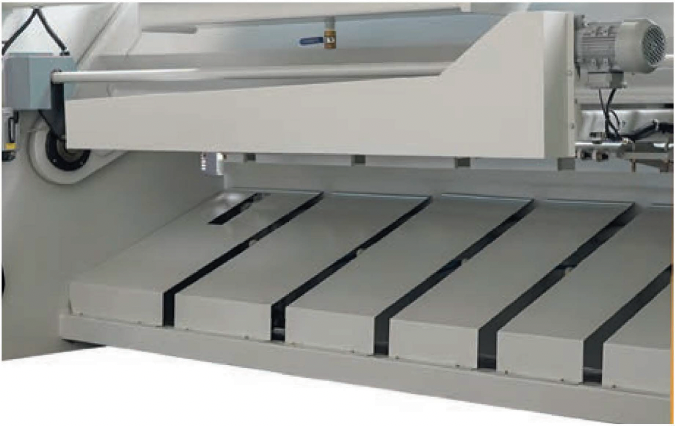

Système de support pneumatique des tôles (type arrière) (optionnel)
La machine est équipée d’un système de support pneumatique arrière, conçu pour soutenir les tôles fines ou de grand format pendant le processus de coupe.

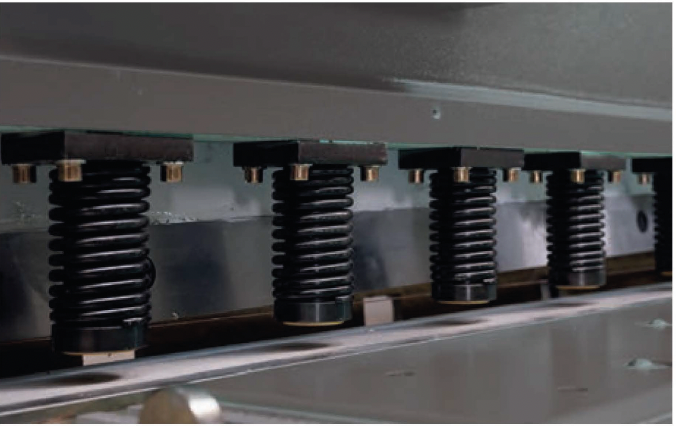

Patins de maintien hydrauliques
L’extrémité inférieure du cylindre de presse est réalisée en matériau non métallique à haute friction, offrant un certain degré d’élasticité et améliorant ainsi la prise et la stabilité pendant les opérations de pressage.
