Presse mecanique excentrique a arcade PMF 2 2L garnet Hidrogarne






 Presses mécanique motorisées à arcade
à 6 guidages prismatiques
course fixe, table large, doubble vérins
GARNET PMF 2
400 tonnes

Spécifications

Les presses mécaniques à arcade, à double montant PMF 2 de 400 tonnes GARNET de chez HIDROGARNE conviennent à une grande variété d'applications dans des industries telles que l'automobile, l'aérospatiale, le ferroviaire et bien d'autres liées au formage des métaux.

Ce sont des presses à double réduction, double vérins et à deux bielles. Ils sont en acier S355JR, stabilisés et usinés en fin de soudure pour garantir un parallélisme et une précision parfaits. Calculé et conçu avec un logiciel d'éléments finis. Avec tout cela, nous garantissons toujours nos normes élevées de précision et de qualité.

La tige de vérin est construite en acier forgé à haute résistance et des bagues en alliage haute performance.

Pour garantir un entretien et un fonctionnement parfaits, toute notre gamme est équipée d'un graissage automatique centralisé avec un système progressif programmable.

Conçu avec un système complexe d'engrenages excentriques à rotation opposée qui permet une double réduction de la vitesse et des courses longues. Des puissances élevées sont également obtenues à des vitesses nominales très faibles, adaptées aux opérations d'étirage.

Les dimensions des hauteurs des guides prismatiques et coulissants doivent offrir une rigidité maximale face aux exigences élevées, en limitant la déformation des surfaces de travail à des valeurs minimales.




Surcharge et compensation

Une unité de protection contre les surcharges est installée pour protéger les composants de la machine et les outils installés. Une soupape de sécurité évacue l'huile de la chambre lorsque, pour une raison quelconque, la valeur de consigne atteinte est supérieure à la charge nominale.

Pour un équilibre efficace du coulisseau et des matrices, la compensation se fait au moyen de deux vérins pneumatiques.





Combinaison embrayage pneumatique et frein

Le frein de l'embrayage est électropneumatique et équipé d'une électrovanne à double corps de sécurité et tangentiel.

Le système pneumatique comprend un réservoir de compensation, un filtre régulateur-lubrificateur, un pressostat de commande et une soupape de sécurité.






Installation électrique et sécurité


Le panneau de commande comporte un interrupteur permettant à l'utilisateur de sélectionner le type de travail souhaité en position manuelle, semi-automatique ou automatique.

Les manœuvres électriques et hydrauliques sont redondantes et auto-contrôlées. Ils intègrent un automate supplémentaire pour la manœuvre et la sécurité.

Le fonctionnement est effectué par un bouton-poussoir bimanuel basse tension et une pédale électrique.

La sécurité est garantie par des protections à ouverture latérale avec des barrières immatérielles de sécurité de niveau IV placées sur les côtés de la zone de travail.

Fournis avec un mode d’emploi en français.

Respectent et sont conformes à toutes les conditions essentielles de sécurité et sanitaires le règlement CE.





Caractéristiques standards

  • Combinaison d'embrayage pneumatique et de frein
  • Double soupape de sécurité
  • Commande bi-manuel de sécurité
  • Commande par pédale
  • Système de lubrification motorisé progressif
  • Transmission à bain d'huile
  • Ajustement automatique du vérin
  • Indicateur de hauteur de fermeture
  • Commutateur de fin de course à came rotative mécanique (4 rangées)
  • Inverter
  • Commande numérique programmable, écran tactile (CNC)
  • Conformité aux directives CE sur les machines
  • Barrières immatérielles de sécurité, des deux cotés de la presse
  • Protection de surcharge hydraulique
  • Bloc de sécurité
  • Pupitre de commande déporté
  • Vérin pneumatique de compensation
  • Patins anti-vibratoire standards

Options

  • Inverter (variation de vitesse)
  • Éjecteur pneumatique ou hydraulique
  • coussin pneumatique ou hydraulique
  • Table auxiliaire inférieure
  • Système de jauge de contrainte
  • Affichage numérique NC avec mémoires

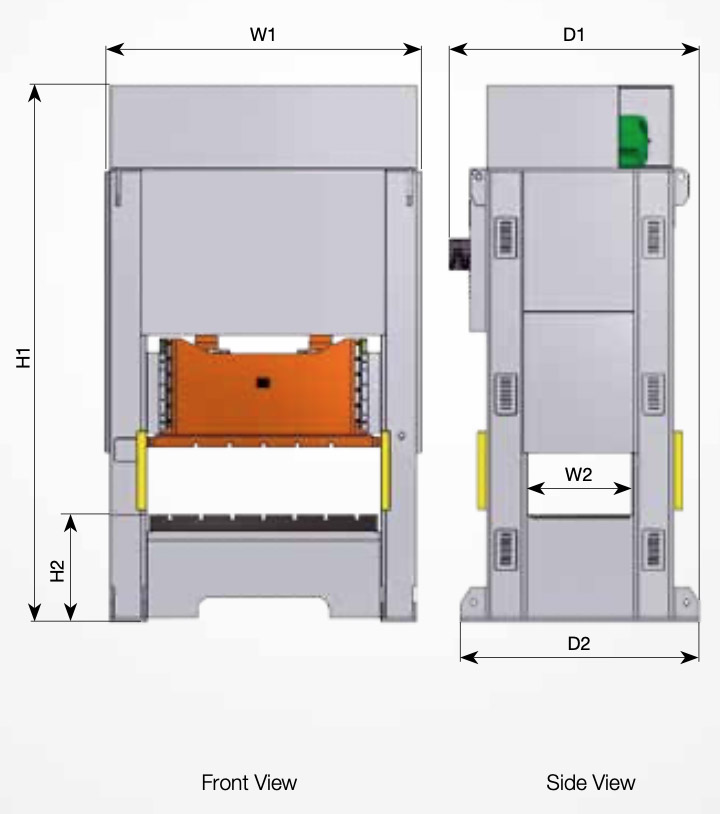

Presse mecanique excentrique a arcade PMF 2 2L garnet Hidrogarne schema
SCHÉMA DE DIMENSIONS PRESSE MÉCANIQUE MOTORISÉE A ARCADE MODÈLE PMF 2 / PMF 2L

Caractéristiques Techniques



Presse mécanique à arcade GARNET
  modèle PMF-2 400
 Capacité 400 tonnes
 Coups par minute 30 à 40 cycles/min
 Hauteur de jauge nominale 8,5 mm
 Ajustement de la course 250 mm
 Hauteur maxi de moule fermé 550 mm
 Hauteur utile entre tables 800 mm
 Ajustement de la table supérieur 0 à 120 mm
 Dimensions de la table supérieur  1300 x 2500 mm
 Dimensions de la table inférieur  1300 x 2500 mm
 Puissance moteur 37 kW
 Hauteur totale (H1) 5100 mm
 Hauteur de travail (H2)  1000 mm
 Largeur totale (W1) 3400 mm
 Ouverture entre montant (W2) 1000 mm
 Profondeur totale (D1)  2500 mm
 Profondeur au sol (D2)  2300 mm



Produit associé





Pour tout autre modèle ou demande spécifique, Contactez nous



Les presses hydrauliques professionnelles HIDROGARNE sont garanties 2 ans

GARANTIE 2 ANS PRESSE HIDROGARNE
